玻璃钢储罐

玻璃钢储罐的分类
按容积分类：
玻璃钢小型储罐：直径≤4200mm
大型现场缠绕立式储罐：直径4200mm-25000mm

按安装形式分类：
玻璃钢立式储罐、玻璃钢卧式储罐

玻璃钢储罐的执行标准
JC/T587 玻璃纤维增强热固性树脂耐腐蚀立式储罐
JC/T718 玻璃纤维增强热固性树脂耐腐蚀卧式储罐
HG/T3983 耐化学腐蚀现场缠绕玻璃钢大型储罐
HG/T 20696 玻璃钢化工设备设计规定

玻璃钢储罐性能特点
耐腐蚀性强、防污抗蛀
耐热、抗冻，可在-30°至120°范围内使用
轻质高强、运输安装方便
隔热保温可以降低热能损耗
成型容易、维修方便
可设计性强、可完全满足客户的不同需要
使用寿命长、安全可靠
综合效益好

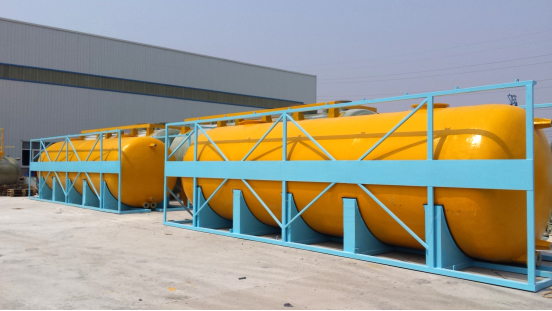

卧式储罐

立式储罐

玻璃钢立式平底储罐参数表

说明：

1.贮罐设计压力为常压,设计温度一般小于70℃，若为其它工况需另行设计；

2.罐体接管重量计算包括进出料口，排气口，人孔；若增加其它接管，重量

另计；内衬厚度按3.5mm计算；

3.罐体重量仅为FRP部分理论材料重量，不包括铁件如爬梯护栏等；

4.表格中V指贮罐筒身段容积。

DN mm	V m³	H mm	h mm	W kg	Tt mm	Tb mm	Ts mm	DN mm	V m³	H mm	h mm	W kg	Tt mm	Tb mm	Ts mm
1000	1	1520	1270	177	7	8	8	2500	12	2965	2440	891	10	11	10
	1.5	2160	1910	208	7	8	8		14	3375	2850	993	10	11	10
	2	2800	2550	260	7	8	9		16	3785	3260	999	10	11	10
	2.5	3430	3180	298	7	8	9		18	4195	3670	1073	10	11	10
1200	1.5	1630	1330	225	7	8	8		20	4595	4070	1129	10	11	11
	2	2070	1770	261	7	8	9		25	5615	5090	1360	10	11	11
	2.5	2510	2210	284	7	8	9		30	6635	6110	1692	10	11	12
	3	2950	2650	315	7	8	9	2800	15	3140	2440	1052	11	11	10
1400	2	1650	1300	289	7	8	8		20	3950	3250	1241	11	11	10
	2.5	1970	1620	339	7	8	9		25	4760	4060	1404	11	11	11
	3	2300	1950	349	7	8	9		30	5570	4870	1513	11	11	11
	3.5	2620	2270	365	7	8	9		35	6380	5680	1795	11	11	12
	4	2950	2600	393	7	8	9		40	7200	6500	2020	11	11	12
	4.5	3270	2920	421	7	8	9	3000	20	3580	2830	1241	11	11	10
1500	3	2075	1700	369	7	8	9		25	4290	3540	1511	11	11	11
	4	2635	2260	389	7	8	9		30	4990	4240	1565	11	11	11
	5	3205	2830	441	7	8	9		35	5700	4950	1759	11	11	12
	6	3775	3400	493	7	8	9		40	6410	5660	1934	11	11	12
1600	4	2390	1990	401	7	8	9		45	7120	6370	2283	11	11	13
	5	2890	2490	436	7	8	9		50	7820	7070	2495	11	12`	13
	6	3380	2980	483	7	8	9	3200	25	3910	3110	1417	11	11	10
	7	3880	3480	533	7	8	9		30	4530	3730	1688	11	11	11
	8	4380	3980	627	7	8	10		35	5150	4350	1716	11	11	11
	9	4880	4480	681	7	8	10		40	5770	4970	1900	11	11	12
	10	5370	4970	734	7	8	10		45	6400	5600	2067	11	11	12
1800	5	2410	1960	495	9	9	9		50	7020	6220	2411	11	11	13
	6	2810	2360	512	9	9	9		60	8260	7460	2932	11	11	14
	8	3590	3140	581	9	9	9	3600	30	3850	2950	1830	12	13	11
	10	4380	3930	717	9	9	10		35	4340	3440	1914	12	13	12
	12	5170	4720	814	9	9	10		40	4830	3930	2164	12	13	12
2000	7	2730	2230	594	9	9	9		50	5810	4910	2340	12	13	12
	8	3050	2550	597	9	9	9		60	6790	5890	2670	12	13	13
	10	3680	3180	698	9	9	10		70	7780	6880	3208	12	13	14
	12	4320	3820	785	9	9	10		80	8760	7860	3747	12	13	15
	14	4960	4460	873	9	9	10		90	9740	8840	4333	12	13	16
	16	5590	5090	959	9	9	10		100	10720	9820	4722	12	13	16
2200	10	3180	2630	753	9	10	9	4000	50	4980	3980	2548	12	14	12
	12	3710	3160	832	9	10	10		60	5770	4770	3035	12	14	<, DIV align=center>13

4230

3680

877

6570

5570

3086

4760

4210

956

7370

6370

3455

5290

4740

1109

8160

7160

3958

5810

5260

1195

100

8960

7960

4513

6340

5790

1283

120

10550

9550

5481

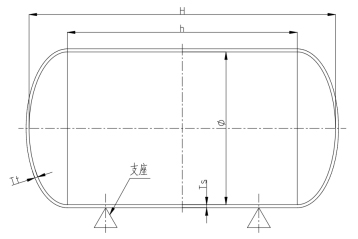

卧式储罐参数表

说明：

1.贮罐设计压力为常压,设计温度一般小于70℃，若为其它工况需另行设计；

2.罐体接管重量计算包括进出料口，排气口，人孔，若增加其它接管，重量另计；

3.罐体重量仅为FRP部分理论材料重量，不包括铁件如爬梯护栏等；

4.表格中V指贮罐筒身段+封底容积。

DN mm	V m³	H mm	h mm	W Kg	Ts mm	Tt mm	支座	DN mm	V m³	H mm	h mm	W Kg	Ts mm	Tt mm	支座
1000	1	1440	940	285	10	6	2	2500	15	3270	2220	1362	14	12	2
	1.5	2080	1580	329	10	6	2		18	3880	2830	1495	14	12	2
	2	2710	2210	368	10	6	2		20	4290	3240	1598	14	12	2
	2.5	3350	2850	487	11	6	3		25	5310	4260	1857	14	12	2
1200	1.5	1530	930	337	10	7	2		30	6330	5280	2338	15, ,	12	3
	2	1970	1370	372	10	7	2		35	7350	6300	2637	15	12	3
	2.5	2410	1810	411	10	7	2		40	8360	7310	2899	15	12	3
	3	2850	2250	448	10	7	2	2800	25	4530	3130	2127	15	13	2
1400	2.5	1860	1160	446	11	8	2		30	5340	3940	2372	15	13	2
	3	2180	1480	476	11	8	2		35	6150	4750	2619	15	13	2
	3.5	2510	1810	513	11	8	2		40	6960	5560	3081	16	13	3
	4	2830	2130	548	11	8	2		45	7770	6370	3299	16	13	3
	4.5	3160	2460	585	11	8	2		50	8590	7190	3554	16	13	3
	5	3480	2780	621	11	8	2	3000	30	4740	3240	2338	16	14	2
1500	3	1950	1200	481	11	8	2		40	6160	4660	3224	17	14	3
	4	2510	1760	542	11	8	2		50	7570	6070	3694	17	14	3
	5	3080	2330	611	11	8	2		60	8990	7490	4198	17	14	3
	6	3640	2890	677	11	8	2		70	10400	8900	5206	18	14	4
1600	5	2750	1950	634	11	9	2		80	11820	10320	5740	18	14	4
	6	3250	2450	697	11	9	2	3200	40	5510	3910	2814	16	15	2
	7	3750	2950	760	11	9	2		50	6750	5150	3703	17	15	3
	8	4250	3450	807	11	9	2		60	7990	6390	4234	17	15	3
	9	4740	3940	1006	12	9	3		70	9240	7640	4606	17	15	3
	10	5240	4440	1073	12	9	3		80	10480	8880	5618	18	15	4
1800	8	3440	2540	848	12	9	2		90	11720	10120	6114	18	15	4
	10	4230	3330	971	12	9	2	3600	40	4530	2730	3076	18	16	2
	12	5020	4120	1236	13	9	3		50	5510	3710	3486	18	16	2
	14	5800	4900	1364	13	9	3		60	6490	4690	3944	18	16	2
2000	10	3520	2520	959	12	10	2		70	7480	5680	4945	19	16	3
	12	4150	3150	1068	12	10	2		80	8460	6660	5478	19	16	3
	14	4790	3790	1363	13	10	3		90	9440	7640	5813	19	16	3
	16	5430	4430	1450	13	10	3		100	10420	8620	6921	20	16	4
	18	6060	5060	1564	13	10	3
2200	12	3520	2420	1124	13	11	2
	1, 4	4050	2950	1233	13	11	2
	16	4580	3480	1342	13	11	2
	18	5100	4000	1666	14	11	3
	20	5630	4530	1744	14	11	3
	22	6150	5050	1855	14	11	3
	25	6940	5840	2024	14	11	3
